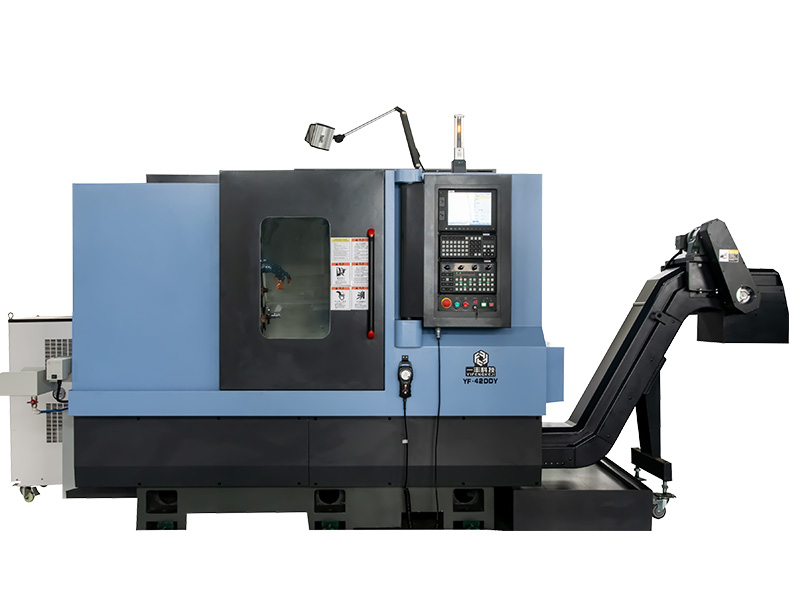

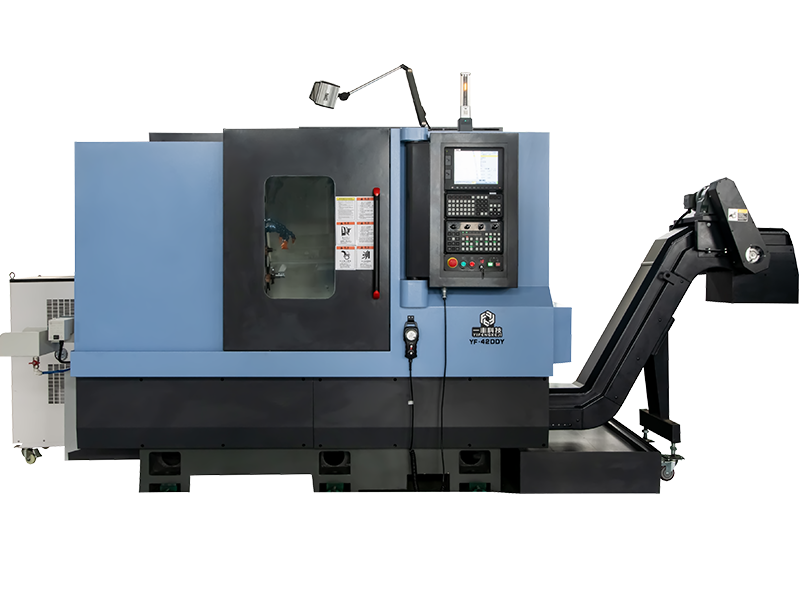

多轴车系复合中心YF-42DDY
YF-42DDY-C机床为双主轴、双Y轴、双动力刀塔的多功能车削中心，其主轴与副主轴可同步旋转对接工件，也可以独立加工工件，可排布多种刀具，适用于复杂零件的一次成型加工，更能有效提升加工精度，采用整体式高强度HT300铸铁，大大增强了机床的整体刚性和稳定性，且有吸振之功能， 减少了刀具损耗，提高了工件品质。整机布局紧凑合理，其高转速、高精度、高刚性和丰富的配置，为用户在使用中提供了高效率和高可靠性的保证。适宜不锈钢零件，铝合金零件,空调制冷、家用电器、LED照明、IT产业、精密仪器、液压气动，光学军工等行业批量产品加工，具有较高的性价比。
一、机床简介及特性：YF-42DDY-C机床为双主轴、双Y轴、双动力刀塔的多功能车削中心，其主轴与副主轴可同步旋转对接工件，也可以独立加工工件，可排布多种刀具，适用于复杂零件的一次成型加工，更能有效提升加工精度，采用整体式高强度HT300铸铁，大大增强了机床的整体刚性和稳定性，且有吸振之功能， 减少了刀具损耗，提高了工件品质。整机布局紧凑合理，其高转速、高精度、高刚性和丰富的配置，为用户在使用中提供了高效率和高可靠性的保证。适宜不锈钢零件，铝合金零件,空调制冷、家用电器、LED照明、IT产业、精密仪器、液压气动，光学军工等行业批量产品加工，具有较高的性价比。
主要特点：
1. 采用模块化设计，可实现多种模式互换，满足客户不同需求。

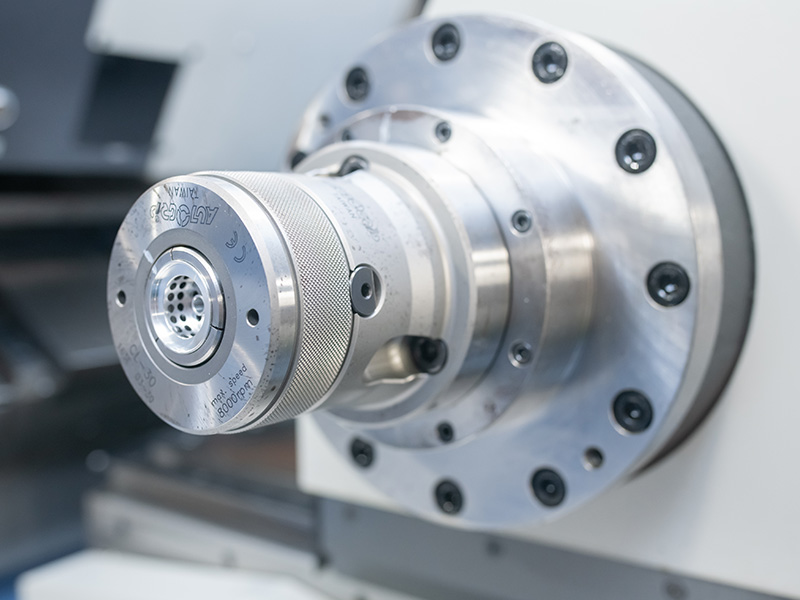

2. 主轴及副主轴均采用套筒式电主軸。可实现高速加工。
3. 使用台湾线性滚柱滑軌，提升机台刚性及抗震性；使用高精度大导程滾珠丝杆，可使机床快移的速度达到20m/min ，极大的提高了加工效率。

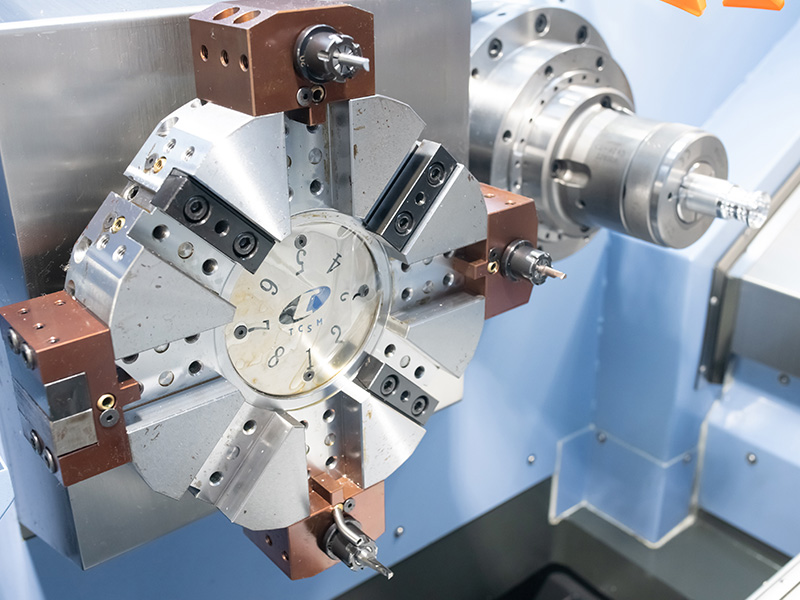

4. 主轴端采用BMT45-12工位动力刀塔。

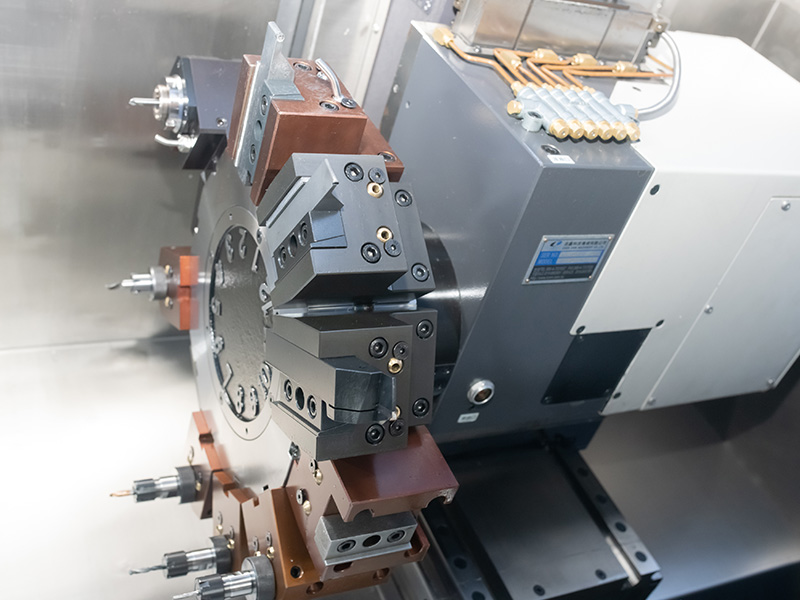

5. 副主轴端采用BMT40-12工位动力刀塔。

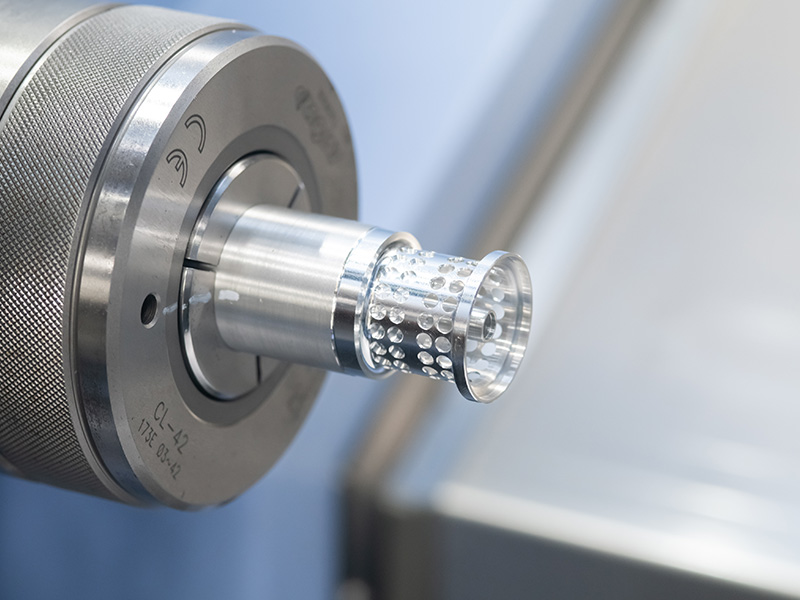

6. Y轴设计主要应用在工件的径向加工，如键槽、径向偏心孔、径向平面铣削、凸轮加工、雕刻等应用 ，Y1轴行程为正负40mm，可加工45mm以下的材料；Y2轴行程为正负35mm，可加工30mm以下的材料。

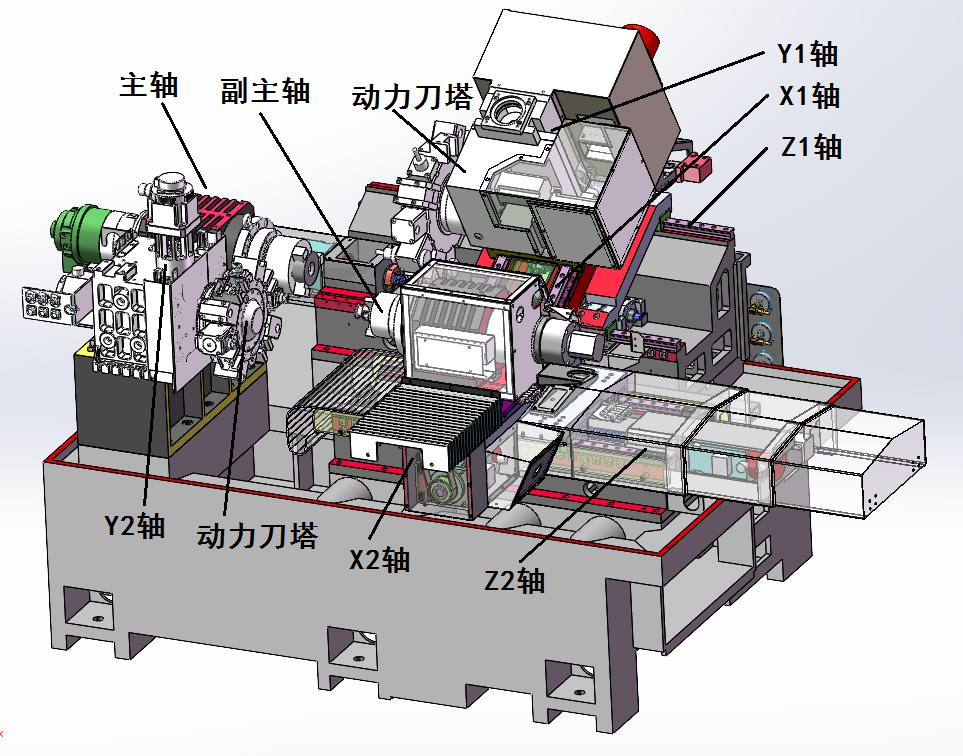

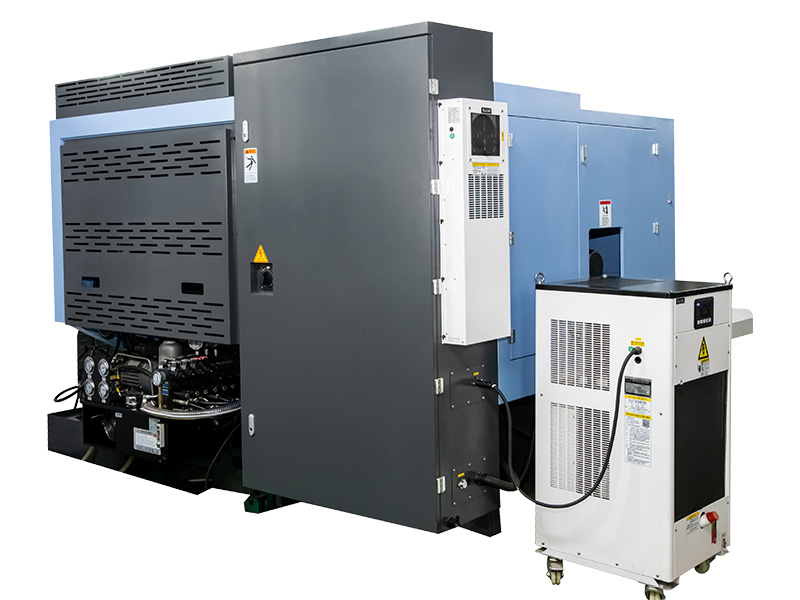

设备整体布局
设备整体布局示意图
v 该设备采用双主轴双通道系统，主轴与副主轴可实现对接及独立加工；
v 共有六个进给轴，其中X1轴拖板采用30°角度设置，便于排铁屑；
v 设备后置排屑机，方便排屑清理；
v 节式刀架可灵活安装多种刀具，应对不同加工场合；
v 主轴及副主轴均采用电主轴，加工速度高、精度高；

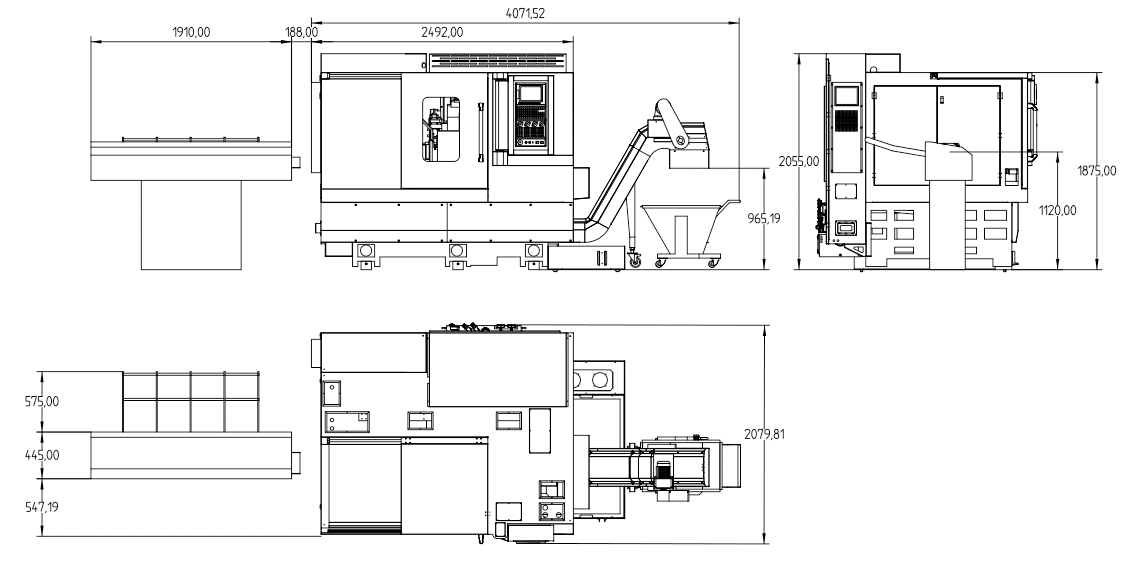

设备外形尺寸图

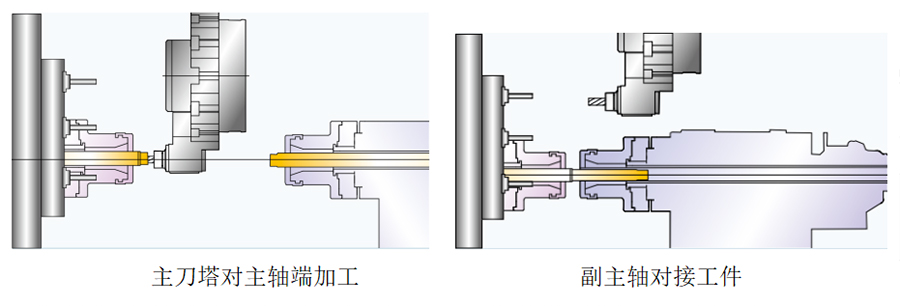

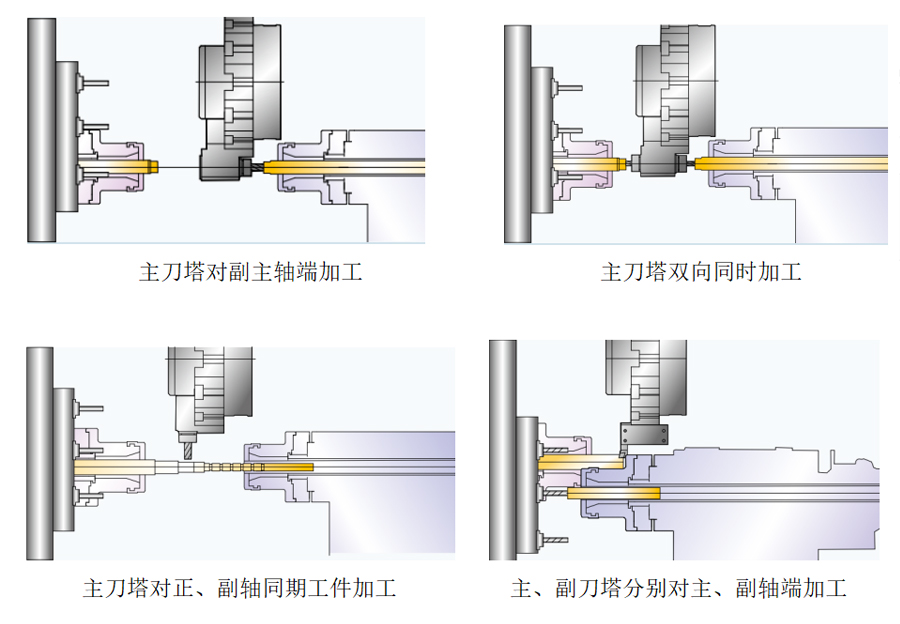

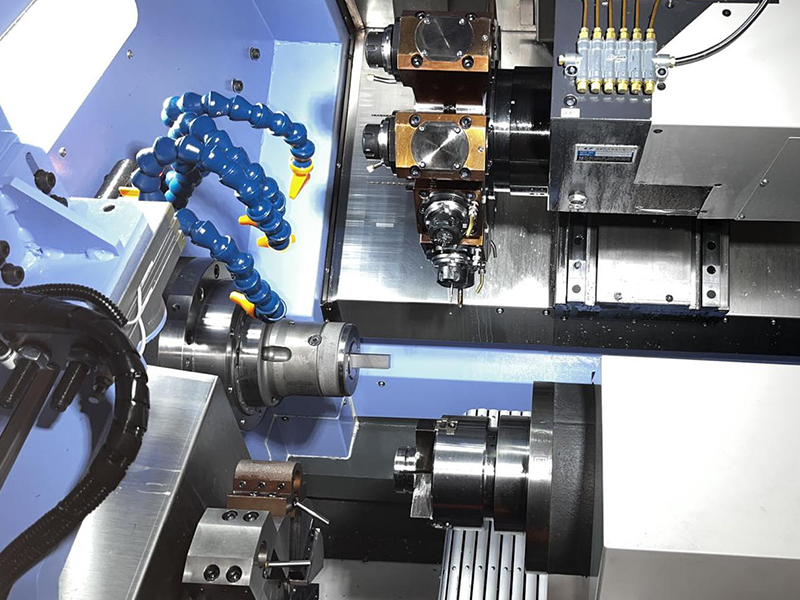

弹性的加工模式：刀塔可对主轴/副主轴加工，节式刀座特别针对副主轴背面加工，特殊的刀具系统设计结合自动上下料机构，提供弹性高效的加工模式，工件自上料至出料可一气呵成，无需停顿。
二、设备技术参数
機械規格 | 名 稱 | 單 位 | 主轴 | 副主轴 |
加工範圍 參數 | 最大旋轉直徑 | mm | Φ260 | |
最大加工棒材直徑 | mm | Φ42 | Φ30 | |
最大棒材加工長度 | mm | 400 | 60 | |
主軸參數 | 主軸鼻端 | / | A2-5 | A2-4 |
主軸通孔直徑 | mm | Ф56 | Ф46 | |
主軸最高轉速 | rpm | 5000 | 6000 | |
主軸電機功率 | kw | 11/15kw | 5.5/7.5kw | |
彈性筒夾 | / | A2-5前推式 | A2-4前推式 | |
行程參數 | X1/X2行程 | mm | 175（X1） | 240（X2） |
Z1/Z2行程 | mm | 460（Z1） | 400（Z2） | |
Y1/Y2行程 | mm | ±40（Y1） | ±35（Y2） | |
X1/X2快移速度 | m/min | 12（X1） | 12（X2） | |
Z1/Z2快移速度 | m/min | 20（Z1） | 20（Z2） | |
Y1/Y2快移速度 | m/min | 10（Y1） | 10（Y2） | |
重複定位精度 | mm | ±0.003 | ±0.003 | |
动力刀塔 | 规格及刀具工位 | pcs | BMT45-12 | BMT40-12 |
外径刀具規格 | mm | 25x25 | 16x16 | |
圓鏜刀座規格 | mm | Ф32 | Ф25 | |
相鄰換刀時間 | sec | 0.2 | 0.2 | |
动力刀转速 | rpm | 3000 | 3000 | |
马达 | X1/X2伺服电机 | Kw | 3.1 | 3.1 |
Z1/Z2伺服电机 | Kw | 3.1 | 3.1 | |
Y1/Y2伺服电机 | Kw | 1.2 | 3.1 | |
主、副轴刀塔伺服马达 | Kw | 3.1 | 3.1 | |
切削油马达 | Kw | 0.75 | ||
润滑油马达 | Kw | 0.04 | ||
传输装置马达 | Kw | 0.04 | ||
排屑机马达 | Kw | 0.75 | ||
油箱 | 液压油容量 | L | 60 | |
润滑油容量 | L | 2 | ||
切削液容量 | L | 120 | ||
外形尺寸 | 長X寬X高 約 | m | 2.65x2.1x2.06 | |
重量 約 | kg | 6800 | ||
三、
设备配置
1）标准配置
序號 | 名稱及規格 | 數量 | 產地/型號 |
1 | 设备光机 | 1套 | 自制 |
2 | 控制系统 | 1套 | 台湾新代220TB双通道總線系统 |
3 | 轴向伺服電機 | 1套 | 台湾新代 |
4 | 电主轴（主轴） | 1套 | 超同步11/15KW |
5 | 电主轴（副主轴） | 1套 | 超同步5.5/7.5KW |
6 | 滾珠絲杠 | 1套 | PMI/HIWIN |
7 | 直線導軌 | 1套 | PMI/HIWIN |
8 | 絲杠軸承 | 1套 | CSC |
9 | Y轴动力刀塔-BMT45-12 | 1套 | 国产 |
10 | Y轴动力刀塔-BMT40-12 | 1套 | 国产 |
11 | 液压系统 | 1套 | 国产 |
12 | 液壓油缸 | 1套 | 国产 |
13 | 自動潤滑系統 | 1套 | 合資 |
14 | 冷卻系統 | 1套 | 合資 |
15 | 電器元件/超載保護器 | 1套 | 施耐德 |
16 | 全封閉鈑金/防護罩 | 1套 | 自制 |
2）客户选定特殊配置
序号 | 内 容 | 生产商 | 数 量 | 备 注 |
1 | 高压油泵 | 国产 | ||
2 | 油雾收集器 | 国产 | ||
3 | 排屑机 | 国产 | ||
4 | 工件传输装置 | 国产 | ||
5 | BMT45-0度动力刀座 | 国产 | ||
6 | BMT45-90度动力刀座 | 国产 | ||
7 | BMT40-0度动力刀座 | 国产 | ||
8 | BMT40-90度动力刀座 | 国产 | ||
9 | ||||
10 | ||||
11 | ||||
12 |
